动物麻醉呼吸机系统组成

动物麻醉呼吸机DAV80是一个小型的与麻醉机配套使用的呼吸控制系统，能为手术中的动物提供机械通气，而且还能监控和显示动物的不同参数。该系统使用的呼吸机由微处理器控制，配有参数和波形监测、容量模式和其他可选功能。使用串行接口软件使系统能够与心血管和呼吸气体监护仪进行通讯。

   系统还可以在顶层或中部平台上附加其他设备。

1、呼吸机：呼吸机的构架。承载了呼吸机所需的部件，底部有四个支座和一个固定孔，可将呼吸机固定在一个带有脚轮的支架上，便于移动。

2、风箱集成：风箱是机控时（也就是使用呼吸机呼吸时）代替手动时的手动皮球，能精确的控制潮气量。

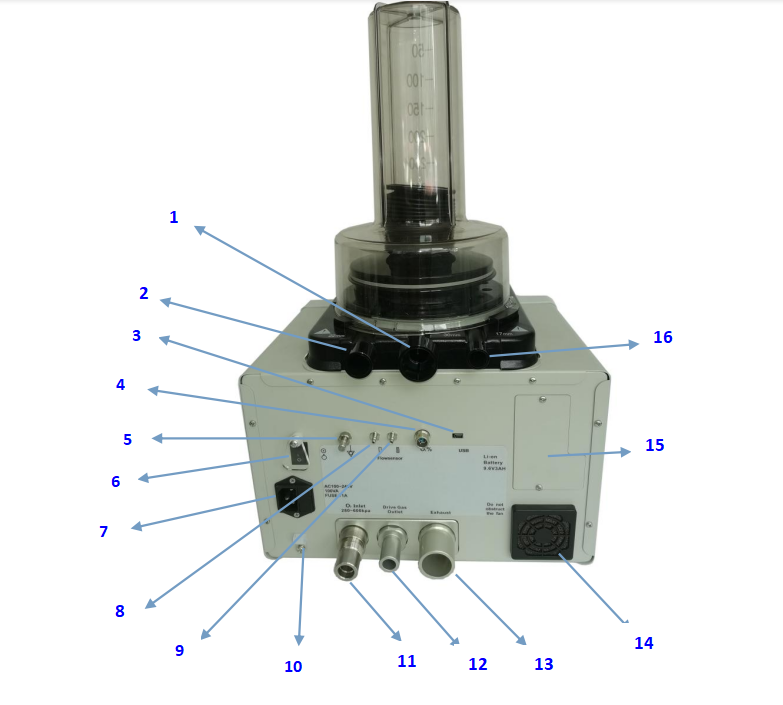

1- 废气排放接口    2- 呼吸系统接口        3 - USB升级接口     4- 氧电池接口

5- 等电位端子      6- 电源开关            7- 电源接口         8-差压接口（远动物端）

9- 差压接口（近动物端）    10-电缆线卡    11- 氧气输入接口        12- 动力气出气接口

13- 废气排出口      14- 风扇              15- 电池            16-动力气源接口

动物麻醉呼吸机接口功能介绍

1-废气排放接口：将呼吸回路内多余的废气通过此口排除，可以通过此口与净化装置连接也可以直接用管路接向室外。

2-呼吸系统接口：呼吸机通过此口与麻醉机的外回路的机控入口连接，实现机控状态下的呼吸管理。

3-USB升级接口： 用电脑通过此接口可以将呼吸机软件进行升级。

4-氧电池接口：与氧传感器电缆连接。

5-等电位端子。

6-电源开关。

7-电源接口：此口为整个呼吸机的电源入口，用一根电源软线与网电连接。

8-差压接口（远动物端）：连接差压流速传感器离动物稍远的接口。

9-差压接口（近动物端）：连接差压流速传感器离动物更近的接口。

10-电缆线卡：固定电源线，防止脱落，发生断电带来的危险。

11-氧气输入接口：动力气软管通过此口可以与气源（集中供氧、氧气瓶等）或是与麻醉气体输送系统的动力气出口连接，将供呼吸机工作用的动力气接入。

12-动力气出口：此口是经过呼吸机的控制将气源动力气变成可以供风箱使用的动力气，然后与风箱动力气入口连接，实现呼吸。

13-废气排出口：将呼吸回路中多余呼出废气从此口排出。

14-风扇：呼吸机散热使用。

15-电池：内置一块9.6V 3AH磷酸铁锂电池，可以在交流断电时使用。

16-风箱动力气入口：与呼吸机动力气出口连接，为风箱提供可以使用的动力气。
