德菲医疗宠物呼吸机DAV60V

作者:dongwumazuiji 点击:1077 发布时间:2022-04-11

点击上方「蓝字」关注我们

简介

DAV60V专为动物研究设计,适合猫、犬、兔子、猪等多种动物,用途广泛,便于操作并且能准确设置生理呼吸状态。

01

呼吸机结构原理图


DAV60V型呼吸机是一套全麻手术状态下的麻醉呼吸管理系统。它由供气气路、风箱、控制主板、控制面板、电源、机壳等部分组成

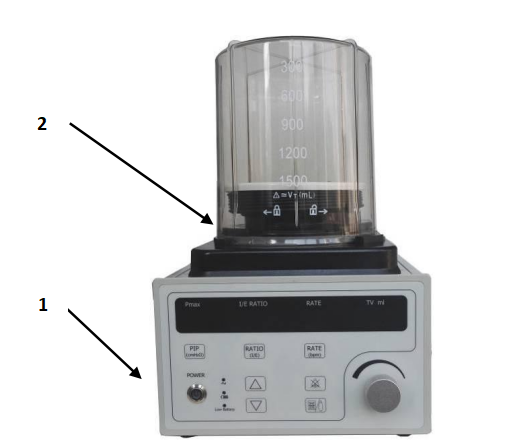

主机正面


1、呼吸机:呼吸机的构架。承载了呼吸机所需的部件,底部有四个支座和一个固定孔,可将呼吸机固定在一个带有脚轮的支架上,便于移动。

2、风箱集成:风箱是机控时(也就是使用呼吸机呼吸时)代替手动时的手动皮球,能精确的控制潮气量。

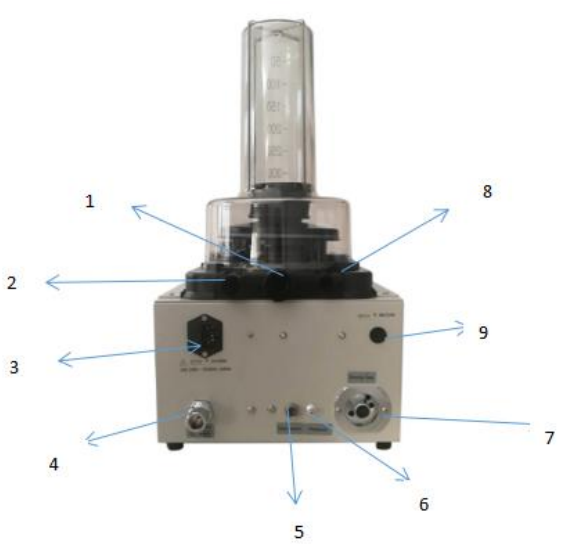

主机背面


1- 废气排放系统接口 2- 呼吸系统接口 3-电源接口 4- 动力气源氧气接口5- 流量传感器接口 6- 压力取压接口 7- 动力气出气接口 8- 驱动气体接口 9- 电池保险

主要接口功能介绍

1-废气排放系统口:将呼吸回路内多余的废气通过此口排除,可以通过此口与净化装置连接也可以直接用管路接向室外。

2-呼吸系统接口:呼吸机通过此口与麻醉机的外回路的机控入口连接,实现机控状态下的呼吸管理。

3-电源接口;此口为整个呼吸机的电源入口,用一根电源软线与网电连接,用一个卡子将电源软线与呼吸机固定,防止脱落,发生断电带来的危险。

4-动力气源氧气接口;动力气软管通过此口可以与气源(集中供氧、氧气瓶、空气压缩机等)或是与麻醉气体输送系统的动力气出口连接,将供呼吸机工作用的动力气接入。

5-流量传感器接口;流量传感气通过此接口与呼吸机主板连接,将采集来的回路流量信号传输给CPU,经过运算将呼出潮气量显示在显示窗口。

6- 压力取压接口:此口经过气管与压力表连接用于压力取样。

7-动力气出口:此口是经过呼吸机的控制将气源动力气变成可以供风箱使用的动力气,然后与风箱动力气入口连接,实现呼吸。

8-风箱动力气入口:与呼吸机动力气出口连接,为风箱提供可以使用的动力气。

9-电池保险:内部直流蓄电池保险。

注意 : 如果呼吸机配合便携麻醉机使用 , 则此口与机控入口直接连接 , 因为便携麻醉机的机控入口和手动皮球接口为统一接口。

产品特点

1.人体工程学设计,满足动物医学临床临床要求

2. 国际标准接口,可以匹配任何国际标准宠物麻醉机

3.适合动物医院,实验室,科研机构临床教学等机构

4. PIP范围0-60HPa,完全支持狗猫类呼吸麻醉

5.具有宠物呼吸时气道压力保护功能

6. 实时监测潮气量

7.带有吸呼比呼吸频率设定

8.大小动物专用风箱设计

9.机手控模式一键转换

10. 外置高精度涡轮流量传感器


05

应用场景

宠物医院
畜牧学校
动物救助中心
科研机构

常见问题

屏幕怎么不亮,呼吸机不工作?

可能原因:电源电缆未接、开关未开、保险丝烧坏

折叠囊升不到顶怎么回事?

可能原因:呼吸回路接口脱落、风箱底座损坏、折叠囊破损或脱开、呼吸膜片损坏、Y型密封圈损坏
